Der neue Binder NCC-Steckverbinder - Undicht gibt´s nicht!

Aktuelle Meldung

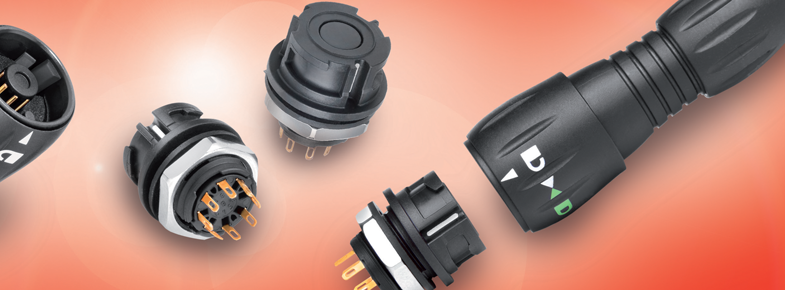

Der NCC-Steckverbinder aus der Serie 770 erreicht IP67 auch im ungesteckten Zustand durch einen neuen Verschlussmechanismus.

Einem schon immer auftretenden Problem bei Verwendung von wasserdichten Steckverbindern haben sich die Experten der Firma Franz Binder, Neckarsulm angenommen. Im Allgemeinen wird die angegebene Schutzklasse nur im gesteckten Zustand mit dem Gegenstück erreicht. Viele Fälle aus der Praxis zeigen, dass dem Anwender dies erst bewusst wird wenn die ersten Ausfälle oder Reklamationen auftreten.

Diesem Umstand wird durch verschiedene Lösungsansätze Rechnung getragen. Die gängigsten Lösungen sind Verwendung einer Schutzkappe oder das Vergießen des Gehäuses. Nicht so häufig aber nicht unbedeutend ist die Verwendung eines Klappdeckels.

Sicherlich haben diese Lösungen ihren Charme und erfüllen auch ihren Zweck, dennoch existieren jeweils unterschiedliche Probleme welche ein Restrisiko in Bezug auf die Dichtigkeit darstellen. Weiterhin bedeuten alle Lösungen einen zusätzlichen Aufwand am Produkt und stellen einen weiteren Kostenfaktor dar. Auch bereiten die zusätzlichen Komponenten Probleme beim Handling und beeinträchtigen oft die Optik.

Dem Anwender eine Lösung zu bieten, das die Erfüllung der Schutzart IP 67 im ungestecktem Zustand erreicht wird und das am besten unbemerkt, war das Ziel welchem man sich bei Binder gestellte. Nicht ganz ohne Stolz können wir nun eine Steckverbinder-Familie präsentieren, welche die gestellten Anforderungen erfüllt und die Nachteile der gängigen Lösungen am Markt komplett beseitigt.

Die neue Steckverbindung wird unter der Serie 770 NCC ( Not Connected Closed) geführt. Wie das Wortspiel andeutet ist die Schnittstelle im ungesteckten Zustand verschlossen. Die Besonderheit liegt im Verborgenen. Auf den ersten Blick ist nicht zu erkennen, dass es sich um einen elektrische Steckverbindung handelt da die typischen Kontaktelemente des Flanschteils durch einen gefederten Deckel welcher innerhalb des Steckers angebracht ist, verdeckt wird. Dieser Deckel schließt den Kontaktbereich ab und schützt ihn gegen Eindringen von Wasser, Schmutz und Fremdkörpern. Ein weiterer wichtiger Aspekt sind die Kontaktelemente, die durch diese Verschlusstechnik berührungssicher verschlossen und damit auch gegen Manipulation geschützt sind.

Die Serie 770 NCC bietet durch dieses neue Verschluss System dort wo wasserdichte Steckverbinder benötigt werden, ein weit größeres Potential als bisherige Systeme und das ohne zusätzliche Kosten für Komponenten und Montagearbeiten. Der Einsatzbereich ist vielfältig und Branchen übergreifend, bietet sich aber auf Grund seiner Eigenschaften vor allem in der Medizin- und Messtechnik an.
