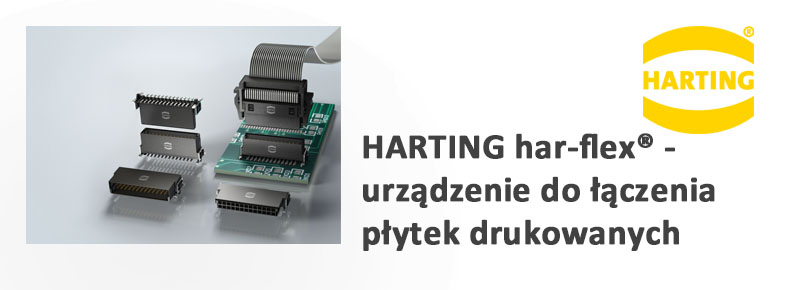

Potrzebujesz sygnału, danych lub zasilania dla swojej płytki drukowanej? Nie ma problemu ze złączami HARTING har-flex® PCB. Masz do dyspozycji szeroki zakres opcji z różnymi konstrukcjami, liczbą biegunów, a nawet zminiaturyzowaną konstrukcją. Dostępne są złącza z uchwytami SMT i THR. Blokady zwiększają wytrzymałość złączy i zmniejszają obciążenie styków. Przy poziomie wymagań 1, har-flex® umożliwia niezawodne połączenie elektryczne przez co najmniej 500 cykli kojarzenia, jest mały, elastyczny i wytrzymały.
har-flex® Złącze PCB dla sygnałów
Złącza har-flex® Signal PCB o sprawdzonej podziałce 1,27 mm są idealne do zminiaturyzowanych zastosowań przemysłowych.
Dostępne są różne wersje od liczby biegunów 6 do 100 w krokach co 2. Różne wersje, jako proste, kątowe lub z połączeniem kablowym, dają indywidualne możliwości. Na życzenie możliwe są warianty niestandardowe.
har-flex® Złącze PCB dla zasilania
Złącze har-flex® Power zostało opracowane do przesyłania dużych prądów od 18 A do 29 A. Dzięki liczbie biegunów od 2 do 12 możliwe są elastyczne koncepcje produkcji dla projektów SMT i THR. Są one dostępne w wersji prostej i kątowej i mogą być stosowane jako płyty równoległe (mezzanine), z kartami rozszerzeń oraz w konfiguracji płyta główna-karta córki.
Ze względu na ten sam współczynnik kształtu, złącza har-flex® power i signal PCB mogą być stosowane razem na jednej płytce PCB.
har-flex® Hybrid Złącze PCB
har-flex® Hybrid umożliwia połączenie styków sygnałowych i zasilania na jednym złączu PCB, oszczędzając miejsce i wysiłek.
Dostępne są w wersji prostej i kątowej i mogą być stosowane z płytami równoległymi (mezzanine), z kartami rozszerzeń oraz w konfiguracji płyta główna - karta córka.
Złącza har-flex® HD - Card Edge PCB
Jednoczęściowe złącza do płytek drukowanych serii har-flex® HD - Card Edge o skoku styków 0,8 mm pozwalają na bezpośrednie podłączenie płytek drukowanych o grubości 1,6 mm.
Ze względu na małą liczbę punktów kontaktowych, w aplikacjach o dużej prędkości można stosować prędkości danych do 25 Gbps. Indywidualne wymagania mogą być spełnione dzięki liczbie biegunów od 20 do 140 i opcjonalnym blokadom (SMT lub THR)
Jeśli mają Państwo dodatkowe pytania, prosimy o kontakt z nami, a my z przyjemnością przygotujemy dla Państwa indywidualną ofertę.
