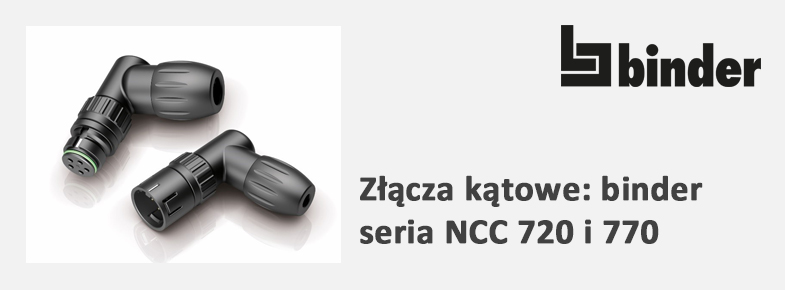

Kątowe złącza z tworzywa sztucznego z zatrzaskowym i bagnetowym zamknięciem są trudne konstrukcyjnie, ponieważ są podatne na niewłaściwe obchodzenie się z nimi. binder opracował bezpieczną i wytrzymałą wersję kątową do montażu w terenie dla miniaturowej serii 720, odpowiednią do zastosowań w ciasnych warunkach montażowych. Miniaturowa seria 770 NCC (Not Connected Closed) jest teraz dostępna również w wersji kątowej i ma zmienną orientację wyjścia kabla.
Te wyjątkowo kompaktowe złącza kątowe są stosowane w różnych urządzeniach, budynkach i systemach. Wersje kątowe serii 720/770 oferują niezawodną i oszczędzającą miejsce alternatywę dla wersji prostych, szczególnie tam, gdzie bezpieczne połączenia elektryczne muszą być wykonane w ograniczonych przestrzeniach.
Seria 720 mechanicznie blokuje połączenie elektryczne poprzez zatrzaśnięcie karabińczyków w określonym otworze. Jeśli jednak złącze zostanie wyciągnięte pod kątem do jego osi, a nie osiowo, może to zniszczyć plastikowe karabińczyki. Aby uniknąć tego błędu w aplikacji, programiści z firmy binder wprowadzili kąt między korpusem styku a obudową kątową. Nawet jeśli siła zostanie przyłożona pod kątem do osi połączenia, karabińczyki są chronione.
Dzięki dodatkowemu gwintowanemu pierścieniowi można zarządzać następującymi celowymi roszczeniami:
- Bazując na tym pomyśle, Binder może również zaoferować wersję kątową serii 770 z wieloma identycznymi częściami.
- Użytkownik ma możliwość samodzielnego określenia kierunku wyjścia kabla, ponieważ korpus styku można obracać w krokach co 90 stopni.
Zazwyczaj występują trudności przy podłączaniu kabli do obudów o kącie 90 stopni. Często trudno jest zgiąć kable pod kątem 90 stopni. Dlatego w nowych obudowach zastosowano kąt 100 stopni, co ułatwia instalację kabli.
Seria została zaprojektowana dla napięć od 60 V do 250 V i prądów od 2 A do 7 A. W przypadku interfejsów od trzy- do dwunastobiegunowych połączenie kablowe jest wykonywane przez lutowanie. Złącza spełniają wymagania stopnia ochrony IP67 (w połączeniu) i mogą wytrzymać ponad 500 cykli łączenia.
Złącza kątowe NCC mogą być stosowane w kompaktowych ręcznych urządzeniach operacyjnych, urządzeniach medycznych do użytku domowego z pacjentami oraz laboratoryjnych przyrządach pomiarowych, które muszą być instalowane w sposób szczególnie oszczędzający miejsce, na przykład w pobliżu ściany. Połączenia lutowane są również dostępne na 8-pinowych interfejsach. Napięcie znamionowe i prąd znamionowy wynoszą 175 V i 2 A. Dzięki technologii NCC firmy binder, gniazda kołnierzowe osiągają stopień ochrony IP67 nie tylko po połączeniu, ale także po rozłączeniu, co trwa ponad 5000 cykli łączenia.
