Gewinkelte Verbinder. Binder Serie NCC 720 und 770

Aktuelle Meldung

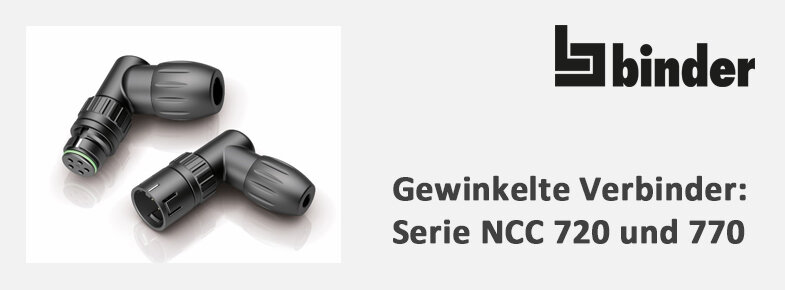

Gewinkelte Kunststoff-Steckverbinder mit Snap-in-und Bajonet-Verriegelung sind konstruktiv anspruchsvoll, da sie anfällig für Fehlbedienungen sind. binder hat eine sichere und robuste konfektionierbare Winkelversion für die Miniatur-Serie 720 entwickelt, die für Anwendungen mit engen Einbaubedingungen geeignet ist.
Die NCC (Not Connected Closed) -Serie 770 in Miniaturform ist nun ebenfalls in gewinkelter Form verfügbar und hat eine variable Ausrichtung des Kabelabgangs.

Diese besonders kompakten gewinkelten Steckverbinder werden in verschiedenen Bereichen der Geräte-, Gebäude- und Anlagentechnik verwendet. Die Winkelversionen der Serien 720/770 bieten eine zuverlässige und platzsparende Alternative zu den geraden Versionen, insbesondere dort, wo sichere elektrische Verbindungen auf engstem Raum hergestellt werden müssen.

Die Serie 720 verriegelt die elektrische Verbindung mechanisch, indem die Schnapphaken in eine bestimmte Öffnung einrasten. Aber wenn der Steckverbinder nicht axial, sondern in einem Winkel zu seiner Achse abgezogen wird, kann dies die Kunststoff-Schnapphaken zerstören. Um diesen Fehler in der Anwendung zu vermeiden, haben die Entwickler bei binder einen Winkel zwischen dem Kontaktkörper und dem Winkelgehäuse eingefügt. Selbst wenn eine Krafteinwirkung schräg zur Verbindungsachse auftritt, sind die Schnapphaken geschützt.



Dank des zusätzlichen Gewinderings lassen sich folgende zweckdienliche Ansprüche bewerkstelligen:

  • binder kann aufgrund dieser Idee auch die Winkelversion der Serie 770 mit zahlreichen Gleichteilen anbieten.
  • Der Anwender hat die Möglichkeit, die Richtung des Kabelabgangs selbst zu bestimmen, da der Kontaktkörper in Schritten von 90 Grad gedreht werden kann.



In der Regel gibt es Schwierigkeiten beim Anschließen von Kabeln an Gehäuse mit einem 90-Grad-Winkel. Es ist häufig schwierig die Kabel um 90 Grad zu biegen.Daher wurde für die neuen Gehäuse ein Winkel von 100° verwendet, was die Installation der Kabel erleichtert.

Die Serie ist für Spannungen von 60 V bis 250 V sowie Ströme von 2 A bis 7 A konzipiert. Bei den drei- bis zwölfpoligen Schnittstellen wird der Kabelanschluss durch Löten durchgeführt. Sie erfüllen die Schutzart IP67 (gesteckt) und können über 500 Steckzyklen standhalten.

NCC-Winkelsteckverbinder können in kompakten Handbediengeräten, Medizingeräten zur Heimanwendung beim Patienten und Labormessinstrumenten verwendet werden, die besonders platzsparend installiert werden müssen, wie beispielsweise in unmittelbarer Wandnähe. Lötanschlüsse sind auch an den 8-poligen Schnittstellen vorhanden. Die Bemessungsspannung und -strom betragen 175 V und 2 A. Dank der NCC-Technik von binder erreichen Flanschdosen nicht nur in gestecktem Zustand die Schutzart IP67, sondern auch ungesteckt, was mehr als 5.000 Steckzyklen hält.
