SPE-Produkte



Die Single Pair Ethernet (SPE) Steckverbinder von Phoenix Contact bieten eine hochleistungsfähige Datenübertragung mit gleichzeitiger Spannungsversorgung von Endgeräten. Wenn Sie zukunftsorientiert und smart in Ihre Gebäudeverkabelung oder in Ihre Industrieanwendung investieren möchten, dann ist Single Pair Ethernet (SPE) genau die richtige Lösung.

Vorteile Single Pair Ethernet:

  • Applikationsübergreifend
  • Effizient
  • Normierte Steckverbinder nach IEC 63171-2 (IP20) und IEC 63171-5 (IP67)
  • Übertragungsraten von bis 10 Mbit/s bei bis zu 1000 m
  • Übertragungsstrecken von 40 m bei bis zu 1Gbit/s
  • Leistung bis zu 52W via Power over Data Line (PoDL)
  • Plug & Play
  • Single- und Multiports
  • Bestehende Verkabelungen weiter nutzen

Außerdem können in der IP20-Variante in der Baugröße des herkömmlichen RJ45-Verbinder zwei Single Pair Ethernet-Ports verbaut werden. Somit verdoppeln Sie die Portdichte auf Ihren Geräten.

Die Phoenix Contact-Gruppe hat mit TE Connectivity einen Entwicklungsvertrag unterzeichnet, um die gemeinsame Entwicklung in diesem Bereich voran zu treiben. Hierbei soll es neue SPE-M12-Hybridsteckverbinder nach IEC 63171-7 geben. Diese IEC-Norm spezifiziert hybride Schnittstellen mit SPE- und Power-Kontakten. Erste Serienprodukte auf die Kodierung 2 (2 x 8A / 63V DC) werden für Anfang 2023 erwartet.



Auszeichnung

Die Steckverbinder von Phoenix Contact wurden mit dem „Best of Industry Award 2021“ ausgezeichnet.



Für die Gebäudeverkabelung wurde das Steckgesicht M1 I1 C1 E1 nach IEC 63171-2 entwickelt. Dieses Steckgesicht ermöglicht, bis zu viermal so viele Geräte mit bestehender passiver Infrastruktur anzuschließen. Dies wird oft bei Bürogebäuden eingesetzt.

Für Industrieanwendungen hat sich das Steckgesicht M2/3 I2/3 C2/3 E2/3 nach IEC 63171-5 durchgesetzt, welches auch im rauen Feldeinsatz geeignet ist. Das Steckgesicht kann in alle marktgängigen und normierten Steckervarianten integriert werden.

Zur Erläuterung:

Die Abkürzung MICE beschreibt die externen Bedingungen einer Ethernet-Schnittstelle.

M = Mechanische Robustheit
I = IP-Eigenschaften
C = Chemische und klimatische Resistenz
E = Elektromagnetische Sicherheit



Weitere Informationen zu den Produkten finden Sie auch auf der Internetseite von Phoenix Contact

oder direkt im E-Paper von Phoenix Contact

Video zur Entwickung von SPE (englisch)

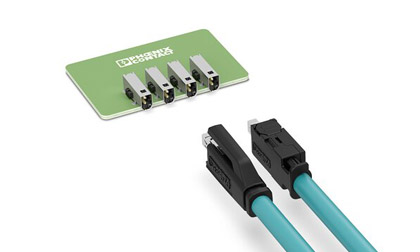

IP20-Steckverbinder

  • Standard IEC 63171-2
  • Schutzart: IP20
  • Pohlzahl: 2
  • Patch- und Netzwerkkabel
  • SPE-Leiterplattensteckverbinder

Zu den IP20-Steckverbindern für das Single Pair Ethernet

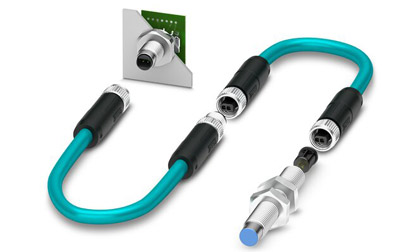

M8- und M12-Steckverbinder

  • Standard IEC 63171-5
  • Schutzart: IP67
  • Pohlzahl: 2
  • Netzwerkkabel
  • Stecker M8
  • SPE-Leiterplattensteckverbinder

Zu den M8-Steckverbindern für das Single Pair Ethernet

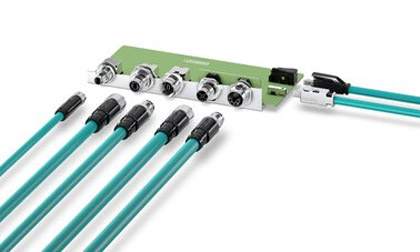

M12-Hybridsteckverbinder der Serie ONEPAIR

  • Kombination aus Daten und Leistung
  • Übertragungsraten bis 1 GBit/s bei 2 Stromkreisen 8 A bis zu 63 V
  • spart Platz und Gewicht
  • Zukunftssicherheit beim Desgin-In
  • sind robust und eignen sich für anspruchsvolle Anwendungen im Feld

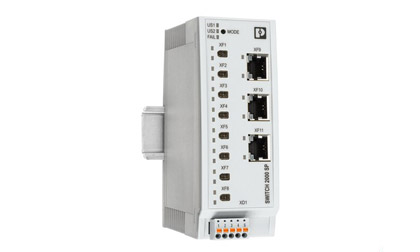

Managed Switches für Single Pair Ethernet

  • Acht Ports Single Pair Ethernet (SPE) mit dem 10Base-T1L-Standard
  • Universell einsatzbar und Distanzen bis 1.000 Metern erlaubt
  • PoDL-Standard (Power over Data Line)
  • 24 V DC Power Class 11
  • Drei klassische Ethernet-Ports mit 100/1000 MBit/s



Zur Produktübersicht

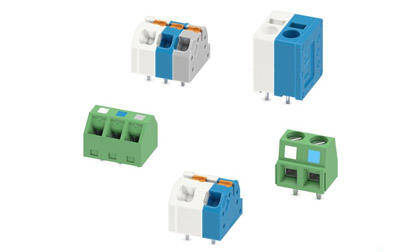

Leiterplattenklemmen für das Single Pair

  • Effiziente Verbindungstechnik
  • Realisierung von Industrie 4.0- und IIoT-Anwendungen
  • Einfache und fehlersichere Verbindung
  • Eindeutige Farbkodierung

Produktübersicht
