HARTING Single Pair Ethernet – die Infrastruktur für IIoT



HARTING setzt bei Single Pair Ethernet (SPE) auf Standardisierung, Industriepartnerschaften, Entwicklung und Forschung. Für den Single Pair Ethernet Standard haben sich internationale Standardisierungsgremien in einem mehrstufigen Auswahlprozess für das SPE Steckgesicht der HARTING Technologiegruppe entschieden.

Mit der von HARTING speziell für SPE entwickelten Schnittstelle T1 Industrial bieten sie Ihnen von allen internationalen Standards unterstützte SPE Schnittstellen für industrielle Applikationen:

  • Genormt nach IEC 63171-6
  • Varianten für den Schaltschrank in IP20 und die Feldverkabelung mit den bewährten M8 und M12 Bauformen
  • M8 Hybrid für die einfache Verkabelung mit separaten Stromkreisen für Stromversorgung und SPE
  • Von ISO/IEC SC25 WG3 in der ISO/IEC 11801-3 und von der TIA42 in der ANSI/TIA 568.7 als industrielle Schnittstelle festgelegt
  • Abgestimmt auf Kabel und Übertragungsstandards nach IEC 61156-x und IEEE 802.3.
  • Die Standard-Schnittstelle für Ihre IIoT Anwendung

Geräte, Kabel und Verbindungstechnik werden kleiner, robuster und leistungsfähiger. Vom kleinsten Sensor bis in die Cloud: Single Pair Ethernet (SPE) ermöglicht die barrierefreie Übertragung von Daten via Ethernet über nur ein Leitungspaar mit bis zu 1/10 GBit/s bei Reichweiten bis zu 1000 Metern bei 10 Mbit/s. Das bisherige Ethernet benötigt zwei oder vier Adernpaare - SPE nur noch eins, dadurch spart man Kosten und Gewicht.

Vorteile auf einen Blick:

  • Übertragungsgeschwindigkeiten von 10Mbit/s bis 1/10 GBit/s
  • Vereinfachte Verkabelung spart Platz und Gewicht
  • Zeitersparnis beim Aufbau, Wartung und Betrieb industrieller Netzwerke
  • Spannungsversorgung und bessere Ausfallsicherheit von Endgeräten durch Power over Data Line (PoDL)
  • Übertragungsreichweiten bis 1000 Meter bei 10 Mbit/s
  • Ersetzt analoge Schnittstellen, Bus Systeme und andere proprietäre Systeme in der Feldebene
  • Ethernet erlaubt die durchgängige Ethernet-Kommunikation von der Steuerungsebene bis in die Feldebene zur Sensorik und Aktuatorik
  • Verringerte Komplexität von Automatisierungsnetzwerken

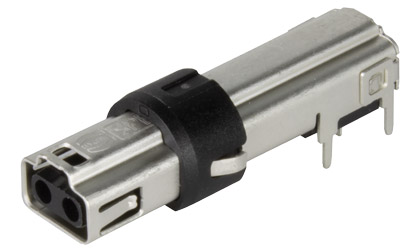

Leiterplatten-Steckverbinder

  • T1 Industrial Jack AH IP20
  • T1 Ind.jack,T1-M12 str.,8mm
  • T1 Ind. Jack M12, angled
  • M12-PCB-THR-2PC-2P-SPE-F-STR-SHLD
  • M12-PCB-THR-2PC-2P-SPE-F-ANG-SHLD

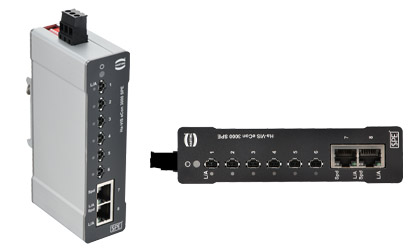

Industrial Ethernet SPE Switches

  • Ha-VIS eCon 3026 BT-AT1-SPE
  • HA-VIS eCon 3026 GBT-AT1-SPE

Broschüre

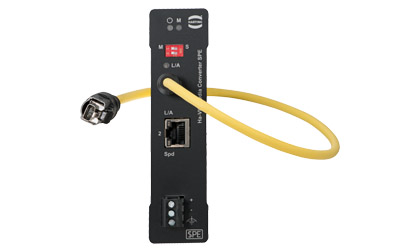

SPE-Medienkonverter

  • Ha-VIS eCon 3011BT-AT1-SPE
  • Ha-VIS eCon 3011GBT-AT1-SPE

Broschüre


Adapterplatte

  • preLink PCB to T1 module

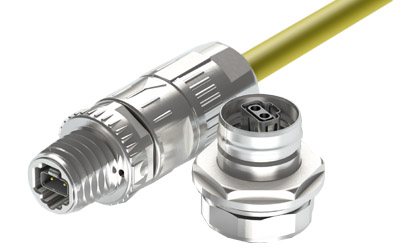

Kabelsteckverbinder

  • T1 Industrial plug SL-C IP20
  • M12-SD-CC-CRIMP-2P-SPE-M-STR-SHLD

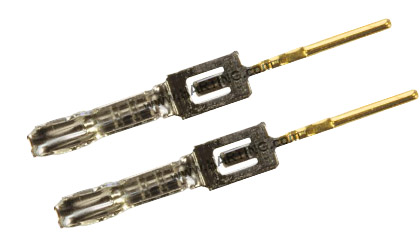

Crimpkontakte

  • T1 male crimp AWG 22-24 (500pcs/reel)
  • T1 male crimp AWG 26-28 (500pcs/reel)

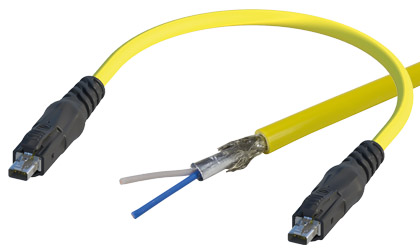

Kupferkabel (rund)

  • T1 SPE IP20 1x2xAWG26/7 PUR von 0,2 m bis 40 m
  • T1 SPE IP20 1x2xAWG22/7 PUR von 0,2 m bis 40 m
  • T1 IP20 -M12 T1 SPE 1x2xAWG22/7 PUR von 0,2 m bis 1 m

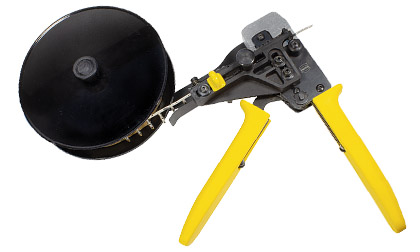

Handcrimpwerkzeug

  • T1 Industrial crimp tool (AWG 28-26)
  • T1 Industrial crimp tool (AWG 24-22)
