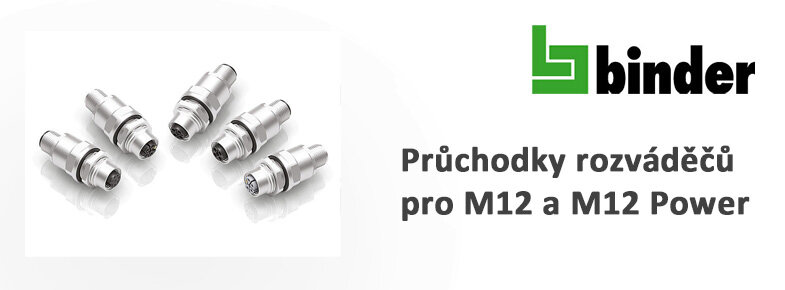

Společnost Binder nyní nabízí průchodky do rozváděčů vhodná pro produktové řady M12 a M12 Power 713, 813, 814, 823 a 824. Průchodky jsou vhodné pro tyto konektory a umožňují připojení signálových, datových, napájecích kabelů a odpovídají normě DIN EN 61076-2-111.

Průchodky šetří místo, jsou robustní díky takzvaným šroubovým závitům "Quick-Log" a snadno se s nimi manipuluje. Připojit lze předem připravené kabely. Odpadá tak nutnost vést kabely a konektory vodičů v rozváděči. Montáž a údržba tak mohou být efektivnější a procesně bezpečnější.

Hlavní oblastí použití je automatizační technika, kde je nezbytné spolehlivé připojení signálů, dat nebo napájení.



Přehled hlavních výhod:

  • Průmyslový standard M12
  • Krytí (IP67)
  • Připojení předem sestavených kabelů
  • Procesní bezpečnost
  • V souladu s normou DIN EN 61076-2-111



Níže jsou uvedeny specifikace výrobku a různé řady průchodek pro rozváděče:

Specifikace výrobku:

  • Erfüllen die Anforderungen der IP67 Schutzklasse
  • Mechanische Lebensdauer >100 Steckzyklen
  • Betriebstemperaturbereich -40 °C bis +85 °C



Průchodky pro rozváděče řady 713

  • Kódování A
  • 3 až 8 pólů
  • 3 až 5pólové:
    Jmenovitý proud 4 A při 40/250 V
  • Jmenovité impulsní napětí 1500/2500 V
  • 8pólové:
    Jmenovitý proud 2 A při 30 V
    Jmenovité impulsní napětí 800 V



Průchodky pro rozváděče řady 813

  • Kódování T
  • 4pólové
  • Jmenovitý proud 12 A při 63 V (DC)
  • Jmenovité impulzní napětí 1500 V



Průchodky pro panely řady 814

  • Kódování S
  • Po 2 a 3 pólech + PE
  • Počet pólů 2 + PE:
    Jmenovitý proud 16 A
    Jmenovité impulzní napětí 630 V
  • Počet pólů 3 + PE:
    Jmenovitý proud 12 A
    Jmenovité impulzní napětí 6000 V



Průchodky pro rozváděče řady 823

  • Kódování L
  • 4pólové + FE (funkční uzemnění)
  • Jmenovitý proud 16 A při 63 V (DC)
  • Jmenovité impulzní napětí 1500 V
  • Odpovídající konektory s připojovacími průřezy:
  • 1,5 mm2 (AWG 16) s koncovkou,
  • 2,5 mm2 (AWG 14) bez koncovky.



Panelové průchodky řady 824

  • Kódování K
  • 4pólové + PE
  • Jmenovitý proud 12 A do 630 V
  • Jmenovité impulsní napětí 6000 V



Nechte si poradit a kontaktujte nás. Rádi vám poskytneme vhodnou nabídku.
