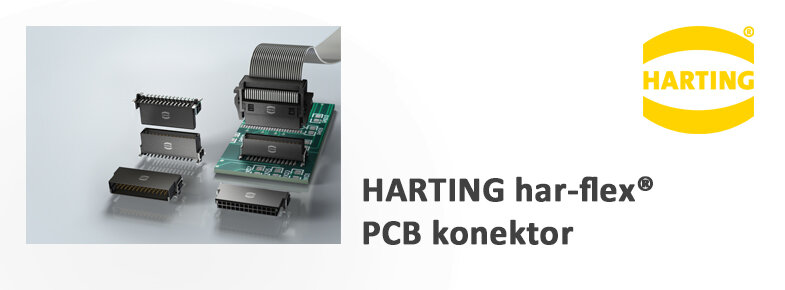

HARTING har-flex® konektor PCB

Potřebujete signál, data nebo napájení pro vaše PCB? S konektory HARTING har-flex® PCB to není žádný problem. Zde máte širokou škálu možností s různým designem, počtem pólů a dokonce i miniaturizovanými rozměry. Jsou k dispozici s držáky SMT a THR. Držáky zvyšují robustnost konektorů a snižují zatížení kontaktů. Úroveň požadavků 1 umožňuje spolehlivé elektrické připojení na nejméně 500 cyklů připojení a je malý, flexibilní a robustní.



har-flex® PCB konektor pro signál

Konektory har-flex® PCB Signal s osvědčenou roztečí 1,27 mm jsou ideální pro miniaturizované průmyslové aplikace.

Existují různé verze od 6 až do 100 pólů (navýšení po 2). Různá provedení (rovná, lomená nebo s kabelovým připojením) vám dávají individuální možnosti. Na vyžádání jsou možné i další varianty na míru.



har-flex® PCB konektor pro napájení

har-flex® Power byl vyvinut pro přenos vysokých proudů od 18 A do 29 A. Flexibilní výrobní koncepty pro SMT a THR provedení jsou možné díky počtu pólů od 2 do 12. Jsou k dispozici v rovném i úhlovém provedení a lze je použít jako paralelní desky (mezzanine), s rozšiřujícími kartami a v konfiguraci mezi základní a dceřinou deskou.

Vzhledem ke stejnému tvaru lze konektory har-flex® PCB POWER a SIGNAL použít společně na jedné PCB desce.



Hybridní PCB konektor har-flex®

har-flex® Hybrid umožňuje kombinovat signální a napájecí kontakty na jednom konektoru PCB, což šetří místo a námahu.

Jsou k dispozici v rovné i úhlové verzi a lze je použít s paralelními deskami (mezzanine), s rozšiřujícími kartami a v konfiguraci mezi základní a dceřinou deskou.



har-flex® HD - Card Edge PCB konektory

Jednodílné konektory desek plošných spojů řady har-flex® HD - Card Edge s roztečí kontaktů 0,8 mm umožňují přímé propojení desek plošných spojů o tloušťce 1,6 mm.

Vzhledem k malému počtu kontaktních bodů lze ve vysokorychlostních aplikacích použít datové rychlosti až 25 Gbps. Individuální požadavky lze uspokojit díky variabilitě počtu pólů (od 20 do 140) a volitelným držákům (SMT nebo THR).

Produktové video

Landing Page



V případě dalších dotazů nás prosím neváhejte kontaktovat a my Vám rádi zpracujeme individuální nabídku.
