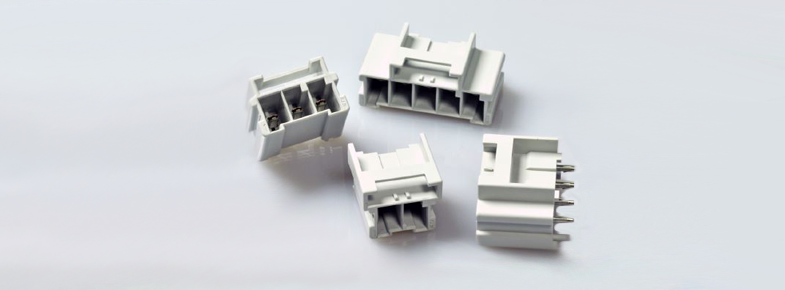

Die wire-to-board Stiftleisten erweitern die Power Triple Lock Serie von TE.

Aktuelle Meldung

TE Connectivity (TE) führt neue wire-to-board Stiftleisten als Teil der Power Triple Lock Serie ein. Durch die Erweiterung bieten sich weitere Einsatzmöglichkeiten für Anwendungen in den Bereichen Heizungs-, Lüftungs-, Klima-, Automatisierungs- und Steuerungstechnik sowie der Automobilindustrie an.
Die optionale und einzigartige Gehäuseverriegelung CPA (Connector Position Assurance) gewährleistet eine zuverlässige Verbindung und hilft dabei die Steckverbinder während dem Transport, der Installation und im Betrieb sicher verbunden und vollständig geschlossen zu halten. Eine weitere Option ist die Kontaktverriegelung TPA (Terminal Position Assurance), die für einen sicheren Halt der Kontakte im Steckergehäuse sorgt. Für eine noch einfachere Montage besitzen die Power Triple Lock Steckverbinder abgerundete Kanten um ein Verhaken zu unterbinden.

Ihre wichtigsten Vorteile auf einen Blick:

  •  Erweitert die Anwendungsmöglichkeiten von wire-to-wire zu wire-to-board
  • Varianten für Hochtemperatur-Anwendungen durch flammenhemmendes Material verfügbar, welches die geforderten Sicherheitsanforderungen erfüllt
  • Durch kodierte und polarisierte Gehäuse wird falsches Stecken verhindert
  • Optionale Kontaktverriegelung (TPA) stellt sicher, dass die Kontakte richtig im Gehäuse sitzen und bietet eine zusätzliche Sicherheit bei der Kontakthaltekraft
  • Beim sicheren Verrasten der Steckverbindung erfolgt eine akustische Rückmeldung
  • Die seitlichen Rippen um die Rastelemente verhindern, dass Drähte aus Versehen eingeklemmt werden können
  • Optionale Gehäuseverriegelung (CPA) stellt nach der Verrastung sicher, dass die Steckverbindung sich selbst bei starken Vibrationen nicht versehentlich lösen kann
  • Der Power Triple Lock Steckverbinder ist eine umfangreiche Produktlinie für alltägliche Designanforderungen und umfasst frei hängende Buchsenstecker, Buchsenstecker für die Schaltschrankmontage sowie Leiterplattenstiftleisten.

Technische Daten:

Elektrisch:

  • Nennspannung: 600 V (AC/DC)
  • Nennstrom: bis zu 20 A

Material:

  • Kontaktmaterial: Verzinnte Kupferlegierung
  • Gehäusematerial: Nylon

Weitere Standards:

  • RoHS und ELV konform
  • UL 94V-0


Typische Anwendungsfelder:

  • Heizung, Lüftung und Klimatisierung
  • Kühlgeräte
  • Waschmaschinen und Trockner
  • Geschirrspülautomaten
  • Öffnungsmechanismen für Garagentore
  • Münzwechsler
  • Audio-/ Video-Geräte
