HARTING Han® ES Press Kontakteinsätze

Aktuelle Meldung

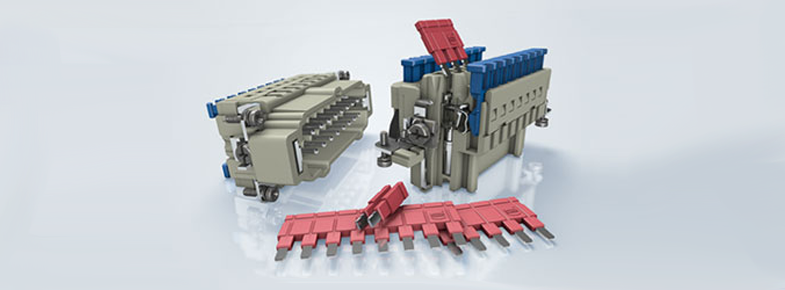

Die neuen HARTING  Han® ES Press Kontakteinsätze mit werkzeugloser Schnellanschlusstechnologie reduzieren die Montagezeit zur Verdrahtung erheblich. Zusätzlich bieten Steckbrücken die Möglichkeit der Potenzialvervielfachung im Steckverbinder.

Der Han® ES Press macht erstmals in der Han® E-Produktfamilie das Brücken einzelner Kontakte zur Potenzialvervielfachung möglich. Verschiedene Längs- und Querbrücken stehen zur Verfügung und ermöglichen beispielsweise auch das Stecken für Stern- und Dreieckschaltungen zur Motoransteuerung.

Unterschiedliche Ausführungen erhältlich

Den Han® ES Press gibt es in Ausführungen für 6, 10, 16 und 24 Kontakt. Passend für Gehäuse der Größen Han® 6 B, 10 B, 16 B und 24 B. Die Kontakteinsätze sind mit den entsprechenden Einsätzen der Baureihen Han® E, ES und ESS kompatibel. Die Stromtragfähigkeit beträgt 16 A.Die Käfigzugfeder eignet sich für Querschnitte zwischen 0,14 mm² und 2,5 mm² und kann sowohl mit Massiv- als auch Litzenleiter (mit und ohne Aderendhülsen) eingesetzt werden.

Einfache Montage möglich

Die Käfigzugfeder ist im Auslieferzustand bereits geöffnet, so dass der Leiter direkt und ohne Kraftaufwand eingeführt werden kann. Drückt der Monteur den Betätiger in die Kontaktkammer, springt die Käfigzugfeder in die Ausgangsposition zurück – und der Leiter ist fest und elektrisch leitend mit dem Kontakt verbunden. Diese Anschlusstechnik ermöglicht schnellere Anschlusszeiten in der Verdrahtung.

Merkmale auf einen Blick:

  • Einfache Kontaktbrückung durch Steckbrücken im Steckverbinder
  • Schnelle Realisierung von Potenzialvervielfachung sowie Stern- und Dreieck-Brücken
  • Prozesssichere und zeitsparende Montage dank werkzeugloser Schnellanschlusstechnologie
  • Steckkompatibel mit Steckverbindern der Han® E, Han® ES und Han® ESS Produktfamilie
  • Integrierte Prüfspitzenöffnung
