binder, ein führender Anbieter industrieller Rundsteckverbinder, bietet innerhalb seiner Serien 824/823, K- und L-kodierte Flanschteile an, die ab sofort gemäß dem Standard UL 2237 für Leistungsanwendungen auf dem nordamerikanischen Markt entwickelt wurden.
Dies umfasst 5-polige Flanschstecker und -buchsen, die den Schutzgrad IP68 erfüllen. Hauptanwendungsgebiete für die M12-Komponenten mit Schraubverriegelung sind Elektrogeräte- und Anlagenbau sowie industrielle Steuerungstechnik.
UL 2237: Die Norm legt Richtlinien für die Prüfung von Steckverbindern, Kabeln, Kabelverschraubungen und Sicherungselementen fest, darunter den Grounding (Bonding) Path Current Test:
Dieser schreibt vor, dass der PE-Pfad (Protection Earth, Schutzerde) vier Sekunden lang einer Bestromung mit 190 A für den Anschlussquerschnitt AWG16 beziehungsweise einer Bestromung mit 300 A für AWG 14 zu widerstehen hat, ohne zu unterbrechen. Wechselstromanwendungen erfordern darüber hinaus eine Abnormal-Overload-Prüfung mit dem 1,5-Fachen des Bemessungsstroms – die Sicherung des PE-Pfads darf nicht auslösen – sowie zusätzlich eine Anbindung des PE-Pols an das Komponentengehäuse.
Gemäß DIN EN 61076-2-111 steht die K-Kodierung für 5-polige M12-Steckverbinder zur Leistungsversorgung von Wechselstromanwendungen wie Antrieben oder Frequenzumrichtern. Die Grenzwerte für Nennspannung und -strom betragen 630 V(AC) und 12 A.
Die L-Kodierung beschreibt ebenfalls eine 5-polige Schnittstelle, ist aber speziell für Gleichstromanwendungen bis 63 V(DC) und 16 A ausgelegt; dazu gehören kleinere Motoren oder Feldbusgeräte in der industriellen Automatisierung.

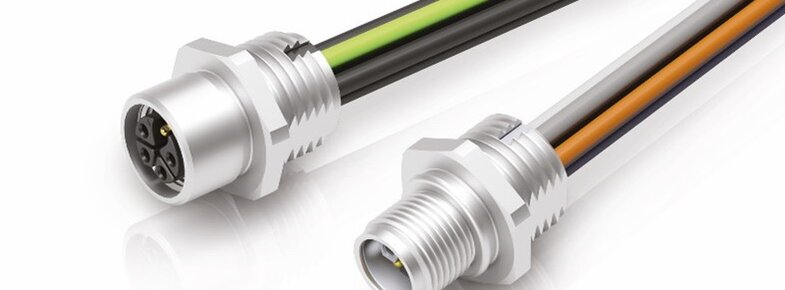

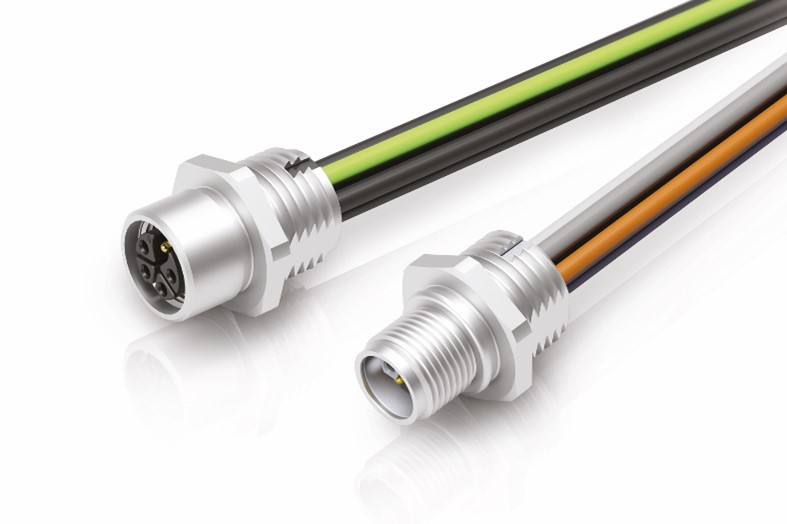

Die 5-poligen Flanschteile der Serien 824 und 823 von binder mit K- (4+PE) und L-Kodierung (4+FE, Functional Earth) verfügen über eine M12-Schraubverriegelung. Die Anschlüsse sind für Litzen ausgelegt.
Die Leiterquerschnitte betragen AWG16 und AWG14. Für die Wechselstromkomponenten mit K-Kodierung wurden die Anforderungen der UL 2237 durch eine PE-Verbindung zum Gewindering umgesetzt. Die Zertifizierung gemäß UL 2237 befindet sich derzeit in Vorbereitung.
Die mechanische Lebensdauer der Flanschteile ist mit >100 Steckzyklen spezifiziert. Die Temperaturgrenzen liegen bei -40 und +85 °C (Serie 824) bzw. -40 und +105 °C (Serie 823).
