Kabel und -durchführungen PHOENIX CONTACT
Die Verwendung von Kabelverschraubungen garantiert eine besonders zuverlässige und robuste Durchführung der einzelnen Kabel in den Schaltschrank. Mit dem Kabeleinführungssystem CES steht Ihnen zudem eine übersichtliche und kostengünstige Lösung zur platzsparenden Kabeleinführung für mehrere konfektionierte und unkonfektionierte Kabel zur Verfügung. Wählen Sie zwischen kombinierbaren Modulen oder Kabeleinführungsplatten.

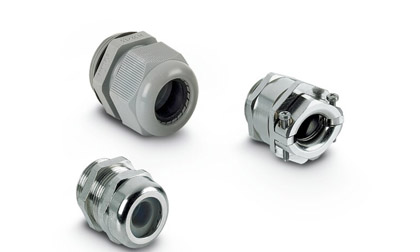

Kabelverschraubungen für Standardanwendungen
Wählen Sie für den allgemeinen Einsatz Kabelverschraubungen von Phoenix Contact, die einfach zu montieren sind und eine hervorragende Zugentlastung bieten. Das Produktprogramm umfasst Halbverschraubungen mit Zwiebeldichtung für Gehäuse mit Gewindestutzen sowie Komplettverschraubungen für Gewindegehäuse. Zuverlässige EMV-Kabelverschraubungen sind flexibel und einfach zu montieren für geschirmte Kabel. Hochleitfähige Folie sorgt für eine zuverlässige Verbindung niederohmiger und induktiver Widerstände zwischen Kabelschirmen.
- Kunststoff-Kabelverschraubungen aus Polyamid mit integrierter Zugentlastung in Schutzart IP68, mit metrischem, Pg- oder NPT-Gewinde
- Messingkabelverschraubungen vernickelt mit integrierter Zugentlastung in Schutzart IP68/IP69K, mit metrischem, Pg- oder NPT-Gewinde
- EMV-Kabelverschraubungen aus Messing, vernickelt mit integrierter Zugentlastung in Schutzart IP68, mit metrischem oder Pg-Gewinde

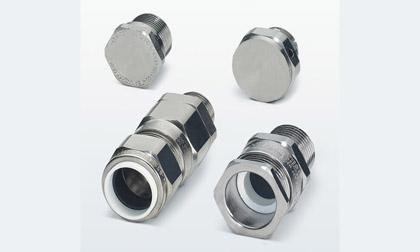

Kabelverschraubungen für den Ex-Bereich
Explosionsgeschützte Kabelverschraubungen bieten maximale Sicherheit in explosionsgefährdeten Industriebereichen. Für einen zuverlässigen Betrieb sind gepanzerte und ungepanzerte Kabel in explosionsgeschützten Gehäusen (Typ „d“), erhöhter Sicherheit (Typ „e“) und eingeschränkter Atmung (Typ „nR“) erhältlich. Die Kabelverschraubungen sind nach internationalen Standards (ATEX, IECEx, UL, GHOST) zertifiziert und haben die Schutzarten IP66/IP67 und IP68.
- Messing, für armierte Kabel für Sicherheits-Typ "e", für unarmierte Kabel für die Sicherheitstypen "d", "e" und "nR"
- Edelstahl, für armierte und unarmierte Kabel für die Sicherheitstypen "d", "e" und "nR"
- Mit umweltfreundlichen Dichtungen aus thermoplastischen Elastomer (LSF)
- Verschlussschrauben und Druckausgleich für alle Versionen

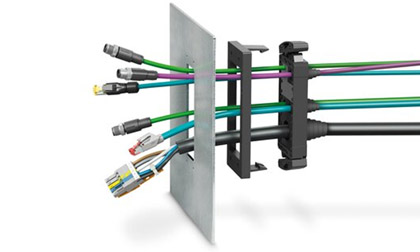

Modulares System für die Kabeldurchführung
Dank der variabel kombinierbaren Kabeltüllen ermöglichen die modularen CES Kabeltüllen eine schnelle und flexible Führung von konfektionierten und unkonfektionierten Kabeln in den Schaltschrank. Kabeleinführungssystem zur sicheren Abdichtung und Zugentlastung nach DIN EN 50262. Einzelne Elemente sind in einer Vielzahl von Formen und Kabeldurchmessern erhältlich. Die Kabeltüllen sind sehr stark und dichten die Kabelverschraubungen zuverlässig ab und sind IP54-zertifiziert.

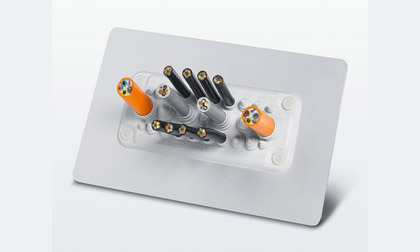

Kabeldurchführungplatten für unkonfektionierte Leitungen
CES Multigates sind metallische Verstärkungsplatten für Kabeleinführungen. Kabeleinführungsplatten bieten Ihnen vielfältige Möglichkeiten, Kabel sehr kompakt durch die Schaltschrankwand zu führen. Mit CES Multigates führen Sie bis zu 37 unkonfektionierte Leitungen mit einem einzigen Element strukturiert in den Schaltschrank ein. Kabeleinführungsplatten sind auch für Außenanwendungen geeignet.
Ihre Vorteile
- Platzersparnis am Schaltschrank durch Verlagerung der Steckverbindung in den Innenraum
- Einfache Handhabung: kein spezielles Werkzeug notwendig
- Hohe Sicherheit dank robuster und ölbeständiger Ausführungen
- Zuverlässige Dichtigkeit, da Mehrbereichstüllen mit Zugentlastung
- Umfangreiches Produktprogramm – Ausführungen für verschiedene Anwendungsfälle
- Hohe Formstabilität der Kunststoffrahmen durch Metalleinleger
